Praxisnahe Konstruktions- und Optimierungsprojekte
Kompakte CAD- und Fertigungsprojekte aus Reverse Engineering, Vorrichtungskonstruktion, 3D-Druck, Kran-/Greifertechnik und praktischer technischer Optimierung.
Kran-, Greifer- & Handhabungslösungen
Handhabungskonzepte für definierte Lasten, Platten und Bauteile mit klarer Greif-, Hebe- und Positionierfunktion.
Reverse Engineering & Funktionsersatz
Bestehende Werkzeuge analysieren, vermessen und konstruktiv so überarbeiten, dass Funktion und Montage wieder zuverlässig möglich sind.
Vorrichtungen, Halterungen & Montageteile
Kompakte CAD-Bauteile für Lagerung, Robotermontage, Kabelorganisation und praktische Optimierung im Detail.
Kategorie 01
Kran-, Greifer- & Handhabungslösungen
Konzepte für einfache und gezielte Handhabungsaufgaben: Sicherheitskran, Vakuumhandling für Platten und Greiferlösungen für definierte Bauteile.
01

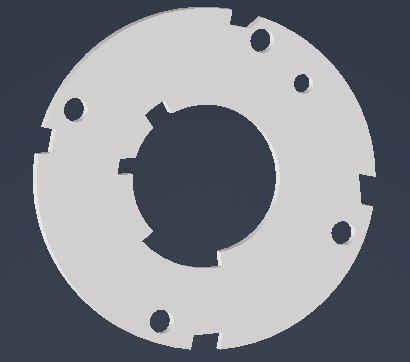

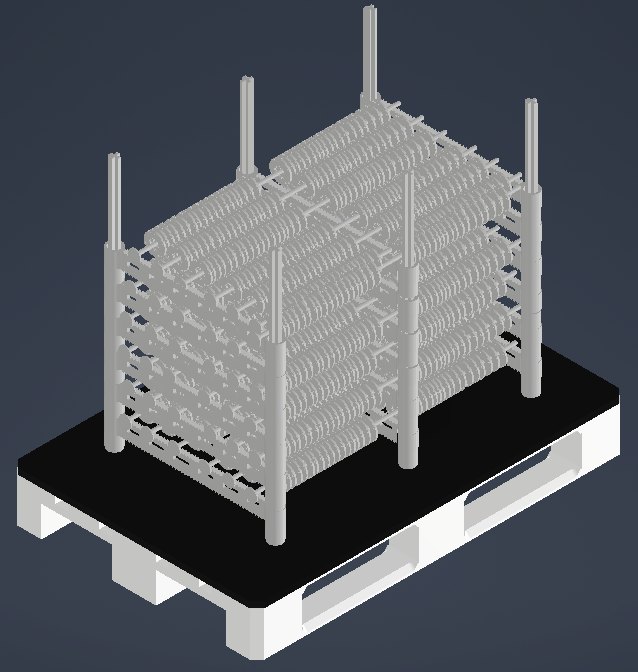

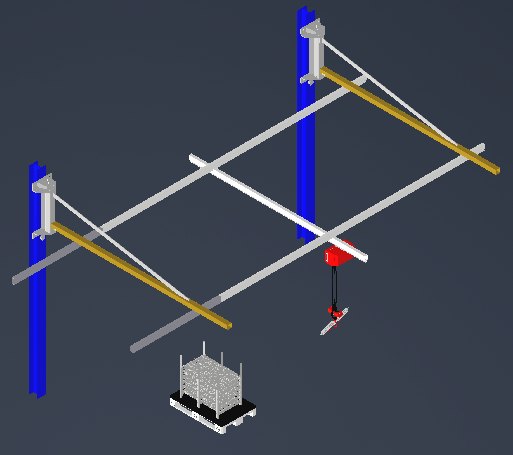

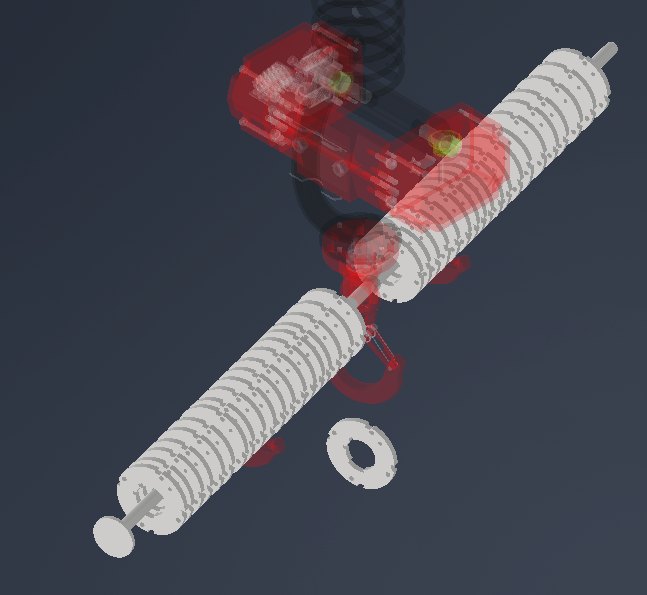

Greifer-Tool für Bauteilhandling
Konstruktion eines Greifer- bzw. Hakenwerkzeugs zum Tragen eines definierten Bauteils. Die Lösung zeigt einfache Mechanik, klare Greifpunkte und eine zweckmäßige Handhabungsgeometrie.
Mehr anzeigen
Neben der eigentlichen Greifergeometrie wurden Bauteilpositionierung, Variantenansichten und die Anordnung mehrerer Teile betrachtet. Dadurch wird sichtbar, wie aus einer konkreten Tragaufgabe ein nachvollziehbares Handling-Konzept entsteht.
02

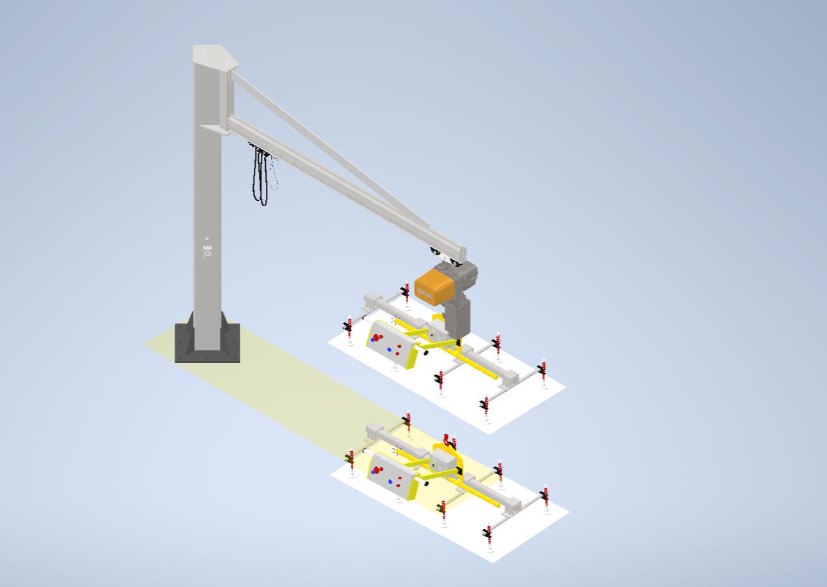

Vakuum-Handling-Tool für Platten
Auslegung eines Kran-basierten Vakuumgreifers für Plattenhandling. Die Konstruktion kombiniert Kranbewegung, Sauggreiferanordnung und eine nachvollziehbare Lastaufnahme in einem kompakten Konzept.
03

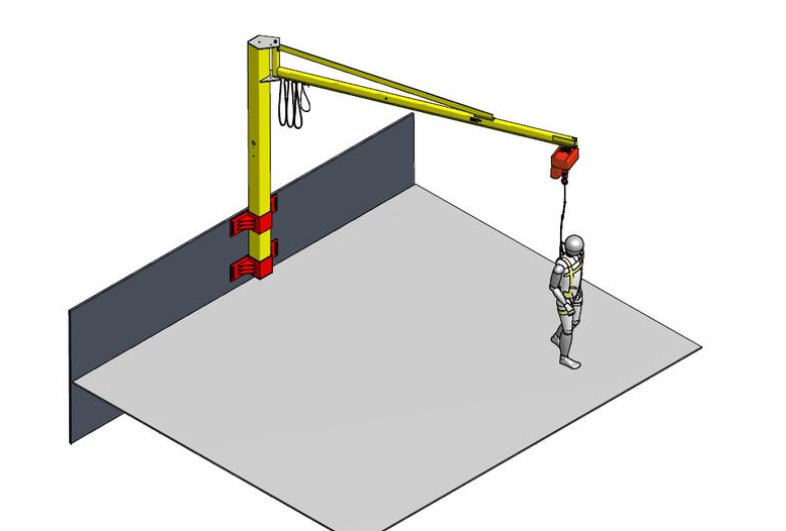

Kran-System für Sicherheitsanwendung
Konzept eines Kranarms mit Seilführung zur Sicherung einer Person. Der Schwerpunkt lag auf der grundsätzlichen Systemanordnung, dem Arbeitsbereich und der klaren Darstellung der Sicherheitsfunktion.
Kategorie 02
Reverse Engineering & Funktionsersatz
Projekte, bei denen vorhandene Werkzeuge analysiert, vermessen, neu konstruiert und als funktionale Ersatz- oder Handhabungslösungen umgesetzt wurden.
04

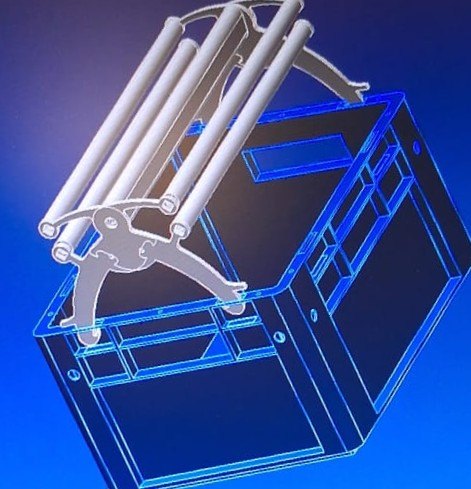

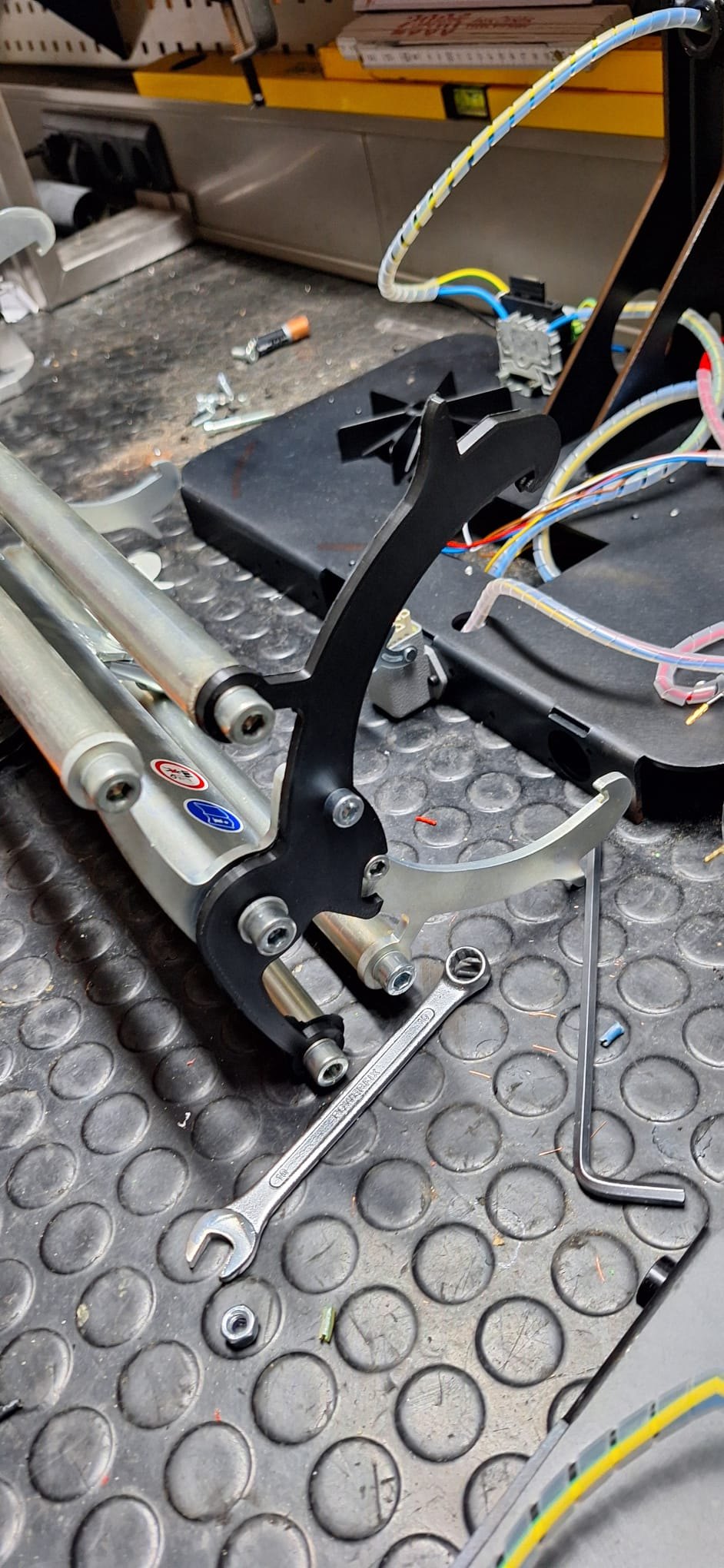

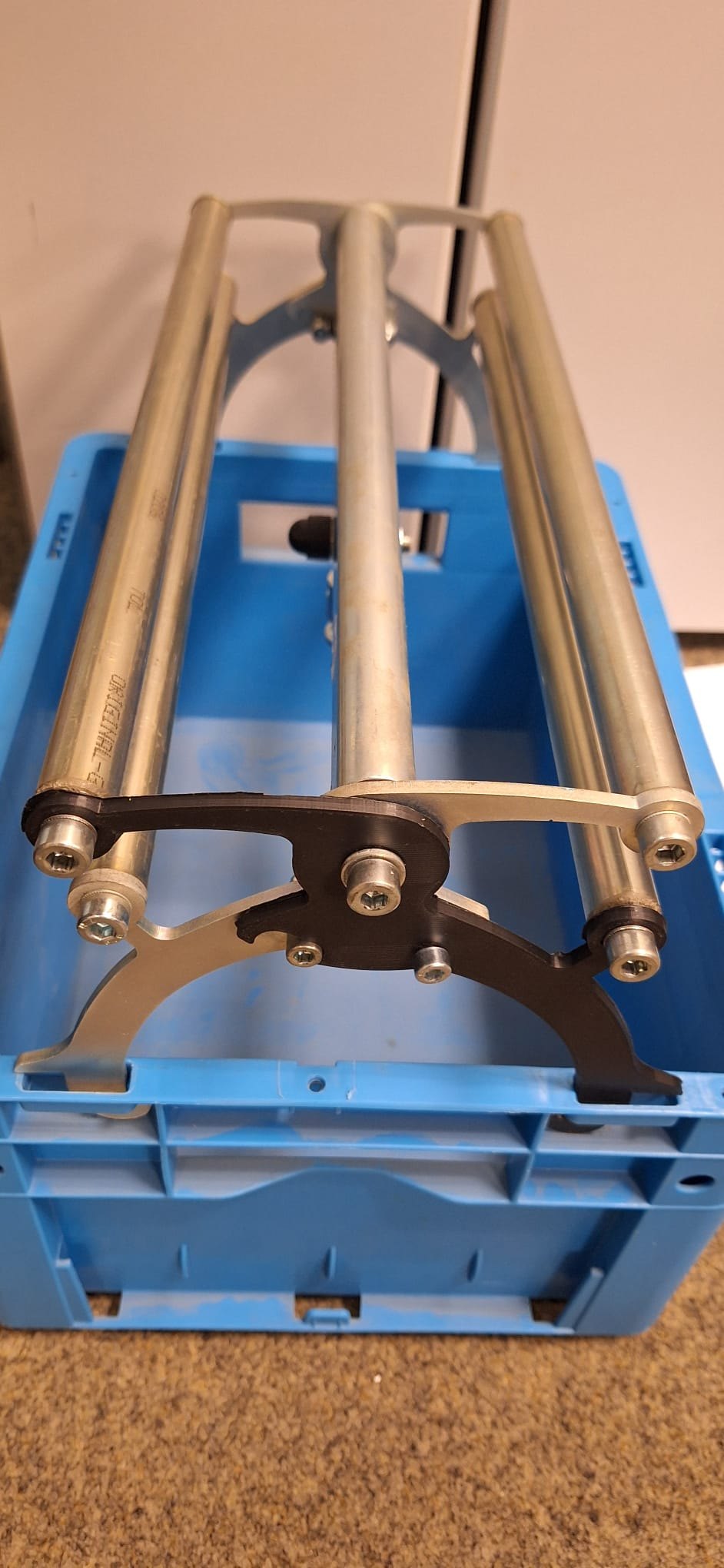

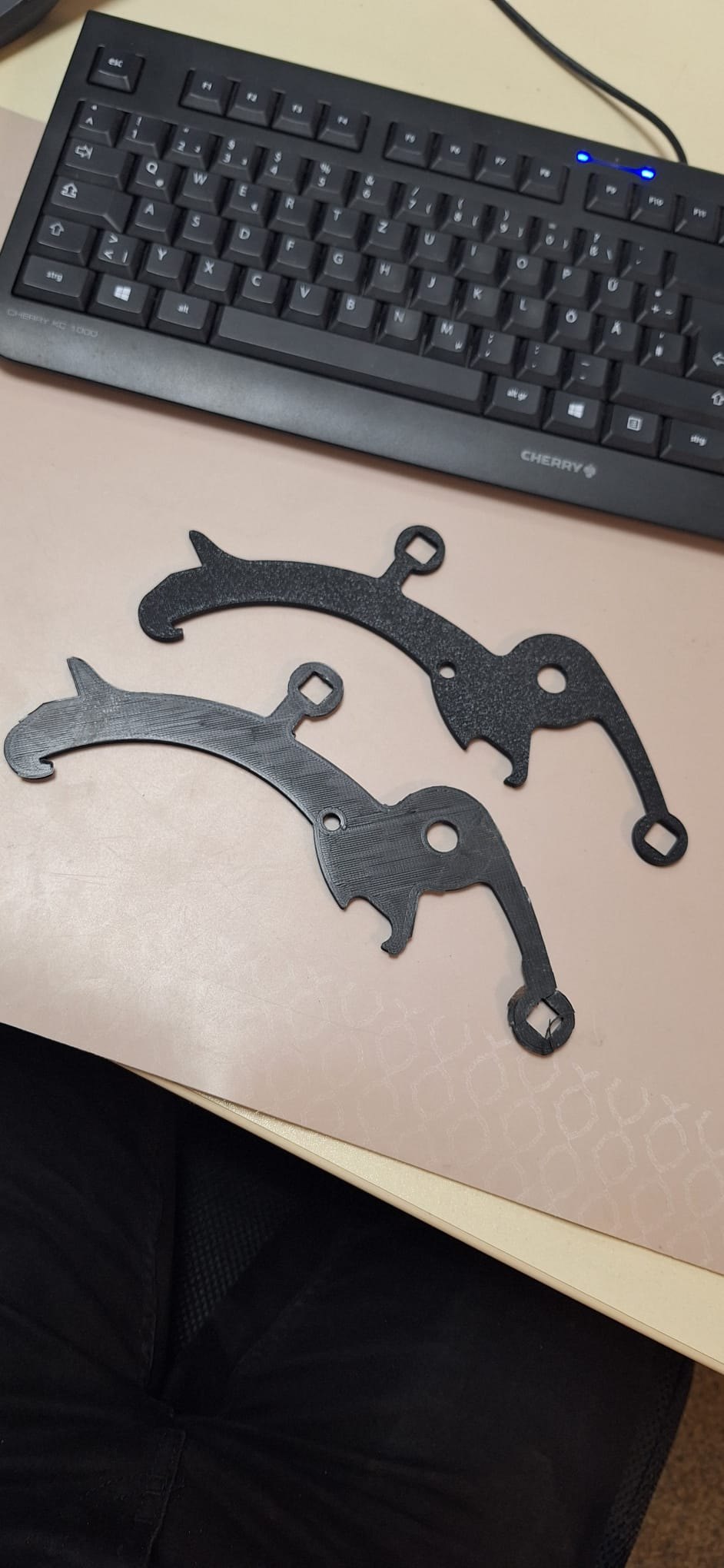

Reverse-engineered Box-Handling-Tool
Vermessung eines defekten Box-Handling-Werkzeugs, anschließende Neukonstruktion und 3D-gedruckter Ersatz einer funktionsrelevanten Komponente.
Mehr anzeigen
Der Fokus lag auf einer schnellen, praxisnahen Wiederherstellung der Funktion: vorhandenes Bauteil aufnehmen, Geometrie nachvollziehen, CAD-Modell erstellen, druckgerecht anpassen und das Ersatzteil im montierten Werkzeug validieren.
05

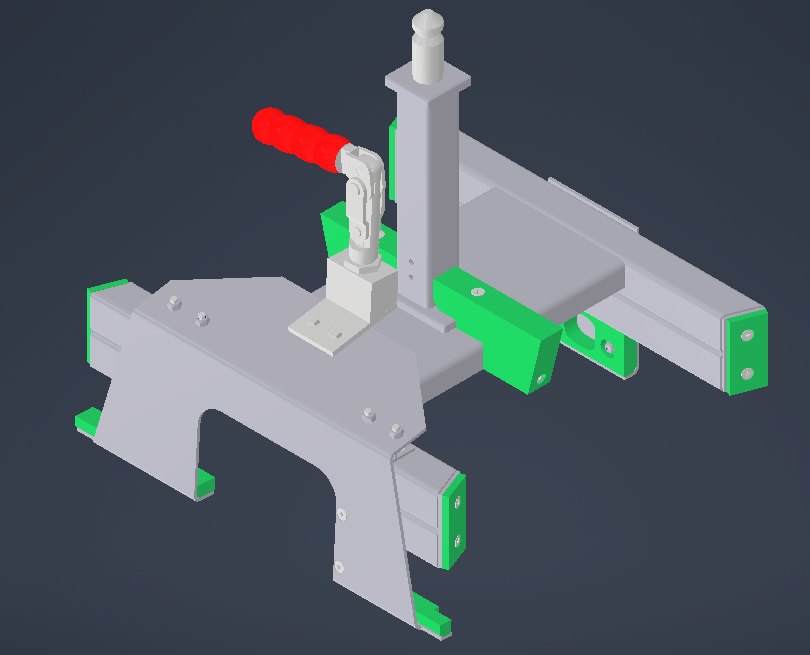

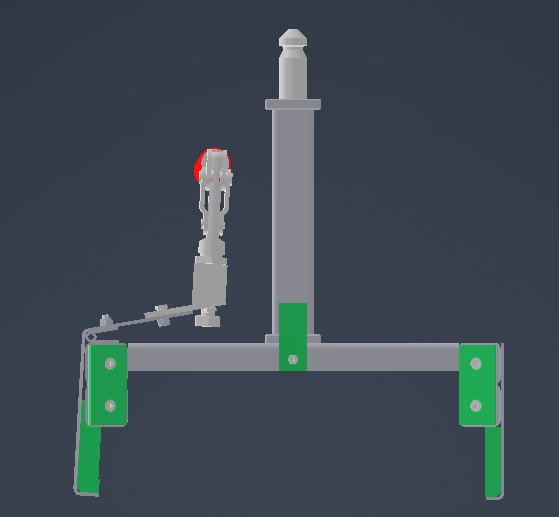

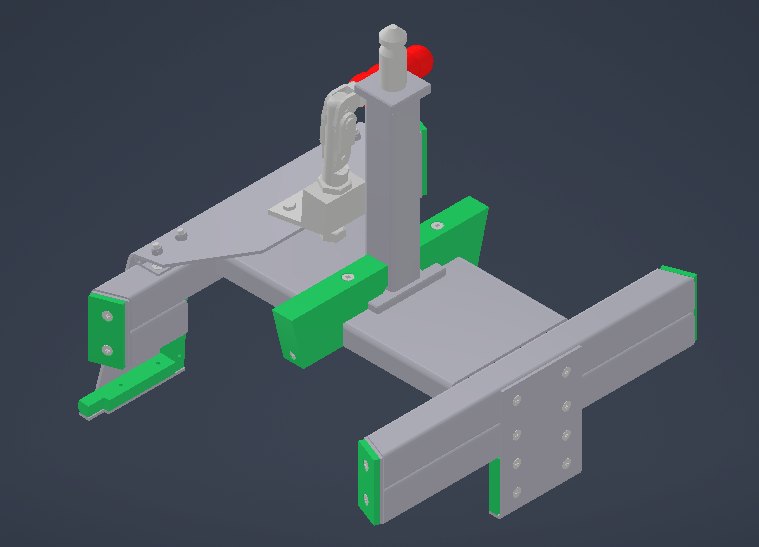

Engineblock-Handling-Tool
Unterstützung bei der Konstruktion eines Handhabungswerkzeugs für einen Motorblock mit komplexer Anschlussgeometrie und definierten Aufnahmepunkten.
Mehr anzeigen
Entscheidend waren eine klare Geometrieführung, robuste Kontaktbereiche und eine nachvollziehbare Integration der Haltepunkte am Motorblock. Die Konstruktion zeigt kompakte Vorrichtungstechnik mit praxisnaher Bauraum- und Funktionsbetrachtung.
Kategorie 03
Vorrichtungen, Halterungen & Montageteile
Kleinere konstruktive Aufgaben mit klarer Funktion: Lageraufnahme, Robotermontage, Kabelorganisation und kompakte Bauteile für reale Einsatzbedingungen.
06

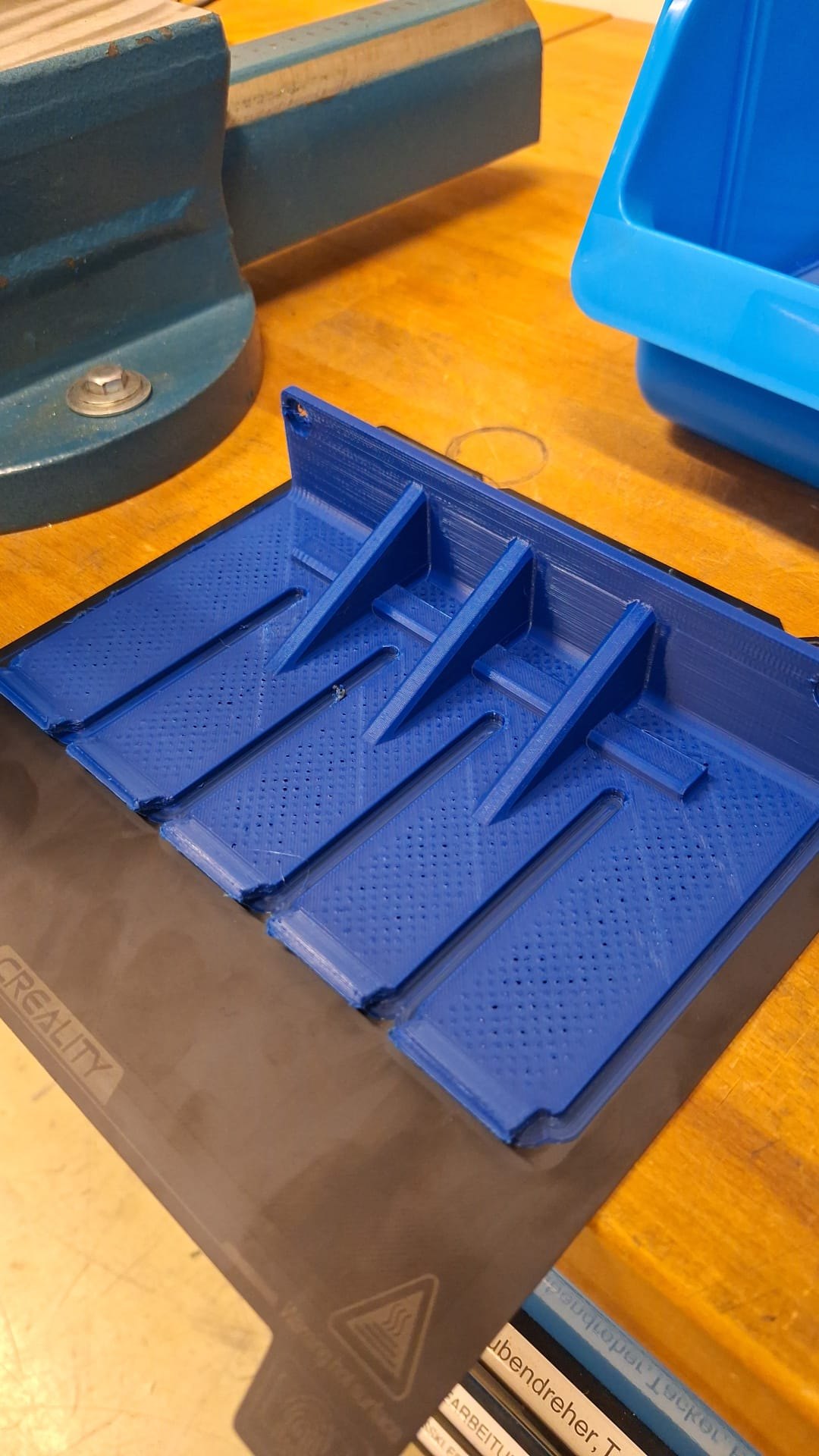

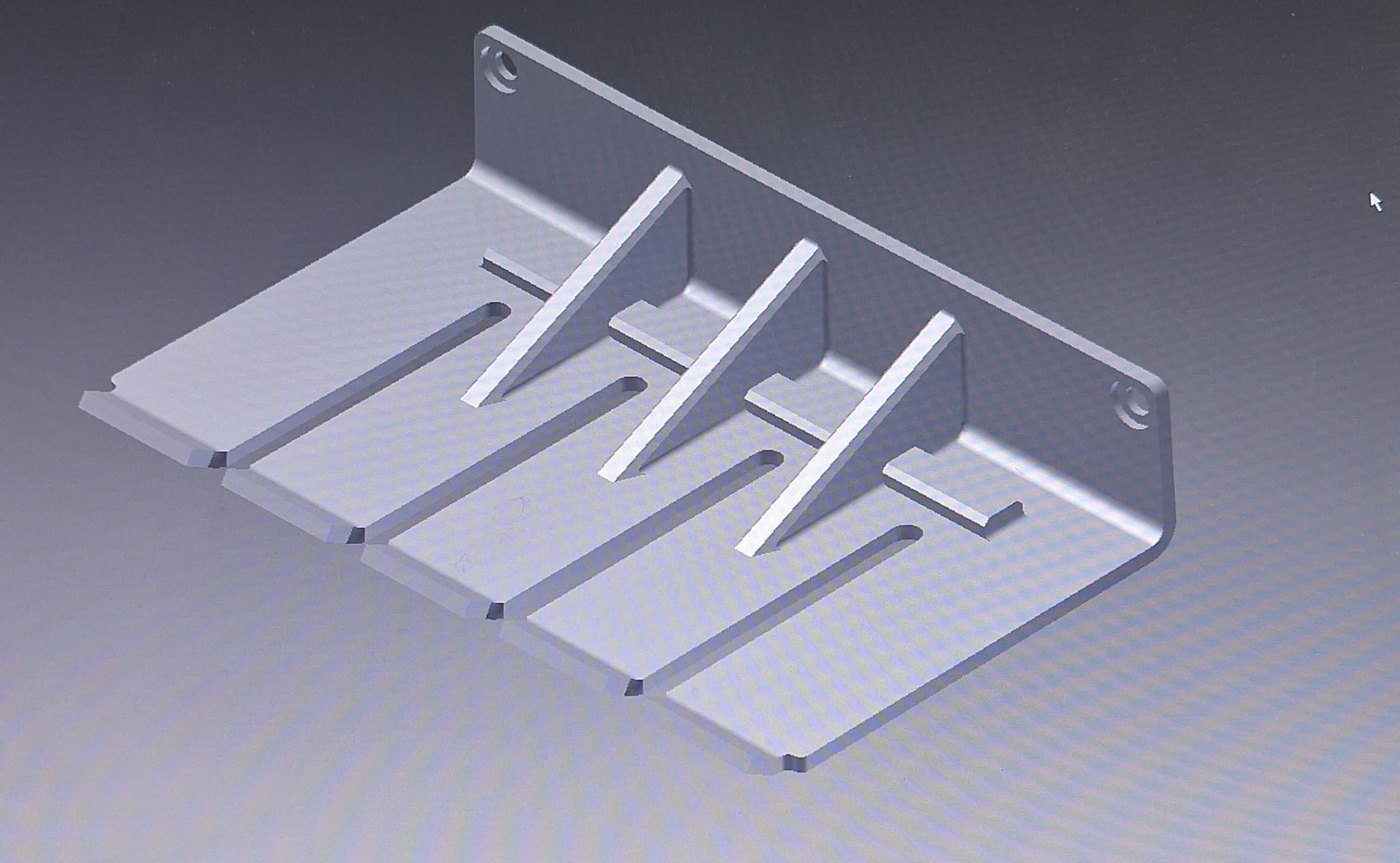

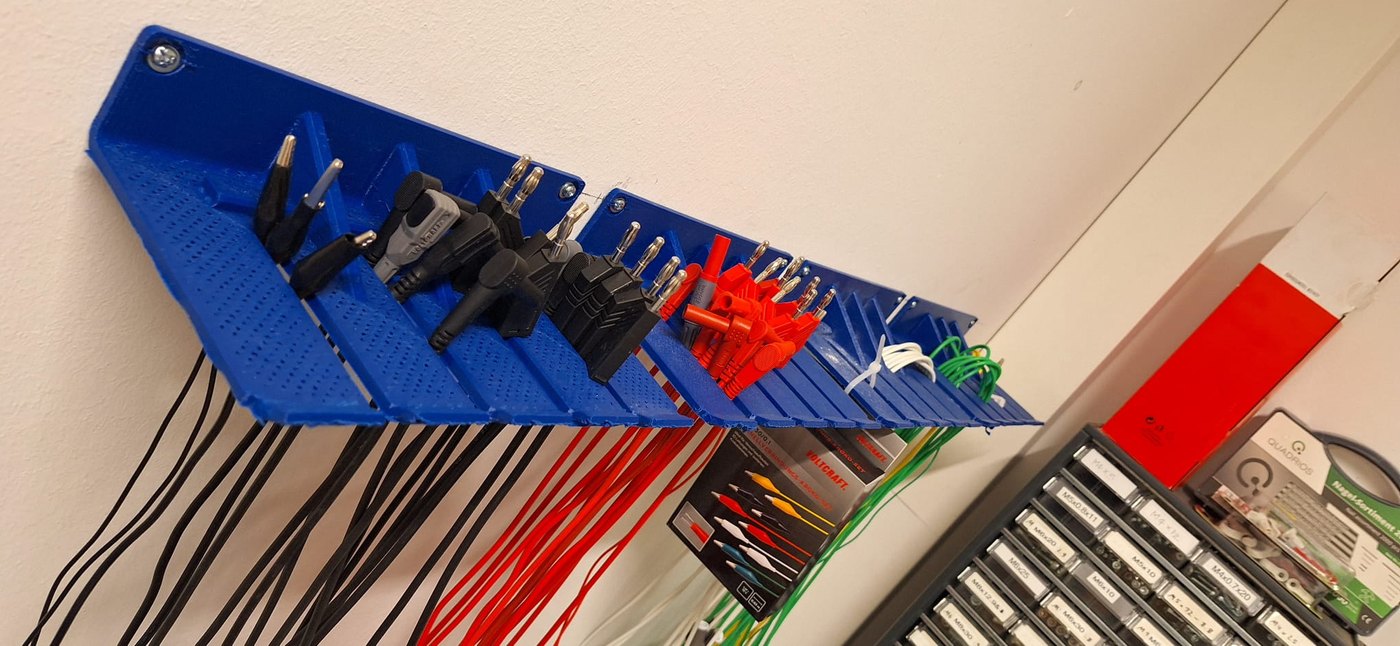

3D-gedruckter Kabelhalter für Testumgebung
Entwicklung und 3D-Druck eines Kabelhalters für den Einsatz im Testfeld, um Leitungen geordnet, zugänglich und mechanisch sinnvoll zu führen.
Mehr anzeigen
Die Lösung wurde bewusst einfach, robust und schnell herstellbar ausgelegt. Dadurch konnte eine konkrete Ordnungs- und Befestigungsaufgabe im Testfeld ohne unnötige Komplexität gelöst werden.
07

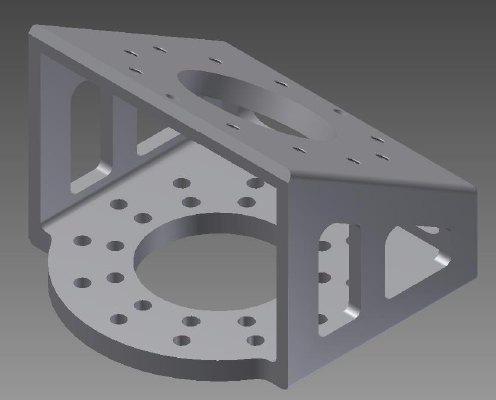

Robot-Mounting-Component
Konstruktion eines Montagebauteils für eine Roboteranwendung mit definierten Bohrbildern, Versteifungsgeometrien und klaren Schnittstellen zur Befestigung.
08

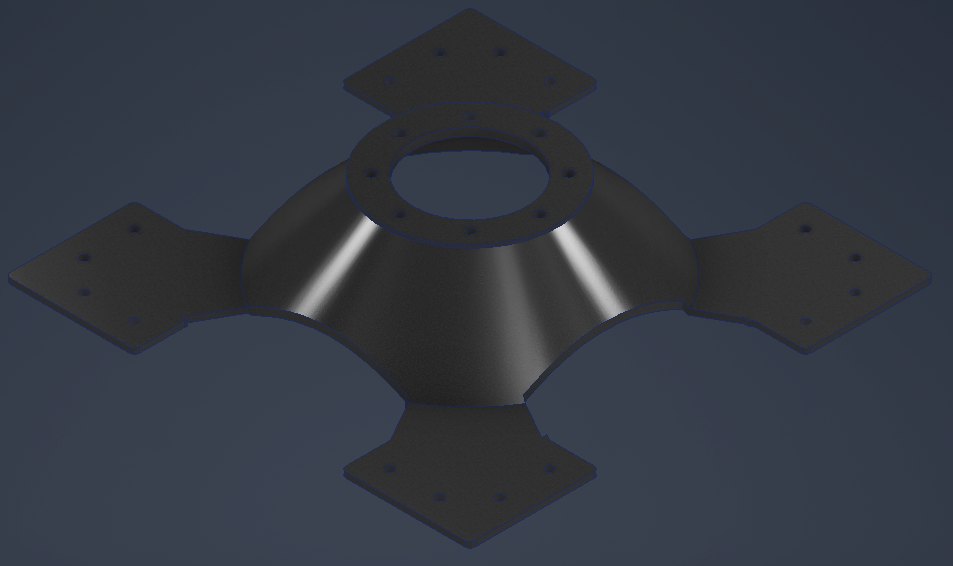

Ball-Bearing-Holder
Konstruktion einer Verbindungseinheit zwischen festem Grundkörper, Kugellager und bewegtem Bauteil. Im Fokus standen Lageraufnahme, Befestigungspunkte und eine saubere mechanische Kraftführung.
